直流无刷电机选配高压驱动器与低压驱动器的异同点

文章出处:责任编辑:作者:人气:-发表时间:2014-07-15 15:33:00

与车载空气净化器需选用DC12V直流无刷电机不同,家庭用空气净化器大部分是使用DC310V直流高压无刷电机,所以就需要选用与之匹配的直流高压驱动器。本文就此说明一下高压直流无刷电机驱动器与低压驱动器的异同点。



以恒驱电机外转子无刷电机B6030S为例,目前此款电机选配的是DC24V低压直流驱动器,标准参数为:

Model

型号

电压 Voltage(V)

Rated Load 额定负载

Starting 起动

Operating Range

Rated

Torque (mNm)

Speed (rpm)

Current (A)

Output P. (W)

Torque (mNm)

Current (A)

B6030S-S02

8-26

24

196

2220

2.48

45.6

762

8.00



根据无刷电机的参数计算公式,电机的功率最终是由额定转速和额定负载以及整个电机的效率决定的。当与电机匹配的驱动器从低压直流改为高压直流的时候,其实对整个电机的性能是没有太大影响的,主要的改变在于安装空间。



与低压直流驱动器相比,高压驱动器增加了更多的元器件,整个驱动PCB板块面积增加,不能再内置于电机内部,相对来说,整个电机+驱动组合需要的空间增大了,同时电机部分的成本也会上升;当然如果考虑整体成本的话,低压驱动器还必须配备整流器,所以相差不大。配备低压直流驱动器的无刷电机,安装较为方便,但是需要客户自行配置变压器,增加了一步工序。所以这两种驱动方式各有优势,主要是看客户自己的配置方案适合选用哪种无刷电机。

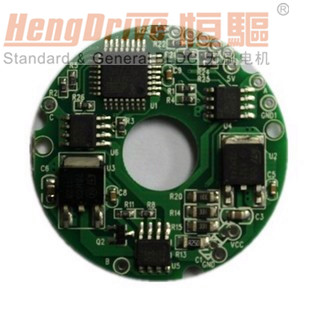

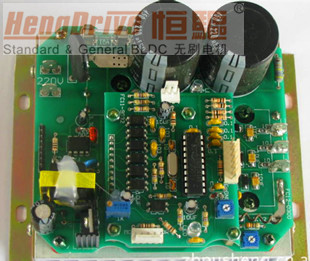

直流无刷电机低压驱动器无刷直流电机高压驱动器
